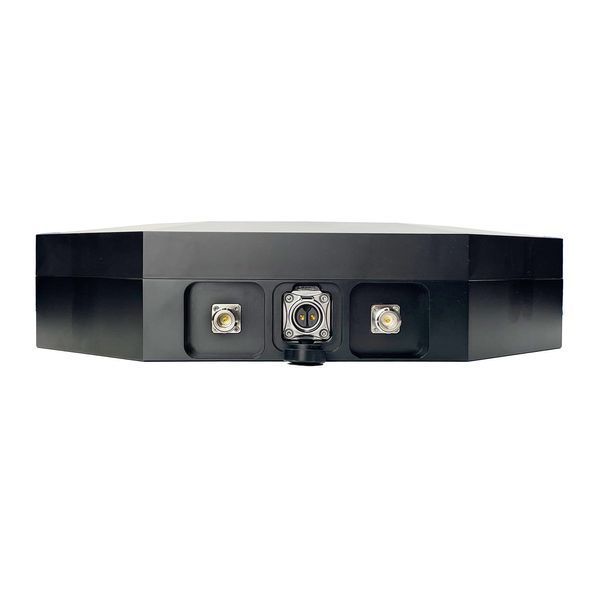

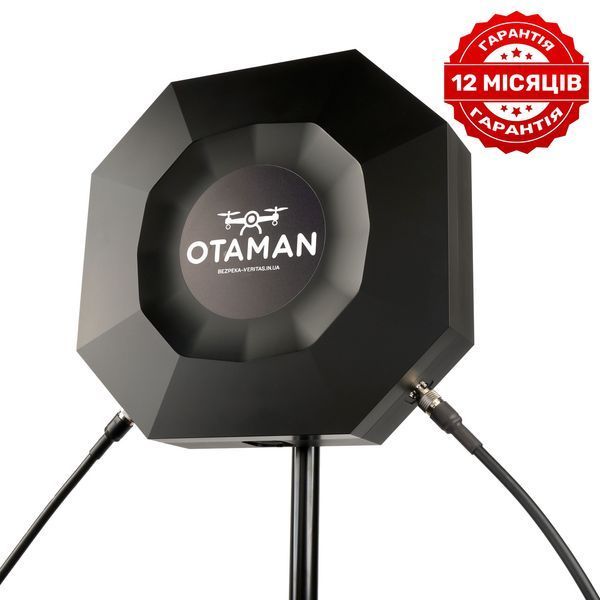

Підсилювач сигналу для квадрокоптерів DJI Mavic та Autel Skyrazor "Отаман" 2.4GHz/5.2GHz/5.8GHz 30W
Потрійний діапазон: 2.4GHz / 5.2GHz / 5.8GHz | Реальна потужність 30W+
Skyrazor "Отаман" - це професійна антенна система та підсилювач потужності, розроблений для радикального збільшення дальності польоту та стабільності зв'язку БПЛА (DJI, Autel тощо) у складних умовах. На відміну від бюджетних рішень, "Отаман" — це перевірене залізо для тих, кому критично важливо мати реальний запас потужності для подолання перешкод та пробиття зон дії РЕБ.
Головні переваги за результатами лабораторних тестів:
-
Чесна вихідна потужність: Пристрій пройшов суворі випробування на векторному аналізаторі мереж (VNA) Keysight E5071C. Зафіксована реальна потужність становить 32–35 Вт (45.0 – 45.4 дБм) на кожному каналі, що значно перевищує показники стандартних підсилювачів.
-
Високий коефіцієнт підсилення (Gain): Показник 24-26 дБ дозволяє ефективно працювати навіть зі слабким вхідним сигналом від пульта, розганяючи його до максимуму без втрати якості та появи цифрових шумів.
-
Чистота сигналу та селективність: Завдяки високій селективності (параметри S12/S21), підсилювач працює чітко у заданих діапазонах, мінімізуючи завади для суміжних систем та забезпечуючи стабільний відеопотік.
-
Енергоефективність та захист: Оптимізована схема споживання (~70 Вт при макс. навантаженні) та фіолетова керуюча плата нового покоління забезпечують стабільність вольтажу і захист модулів від перевантаження.
Технічні особливості:
- Матеріали корпусу: міцний алюміній та ABS-пластик.
- Енергозабезпечення: вбудований акумулятор 5000 мАг (25.2V) та можливість живлення від адаптера 28V/10A.
- Робочі умови: температурний діапазон від -20°C до +65°C, відносна вологість до 75%.
- Розміри та вага: компактний розмір 370x355x77 мм, вага – 7.4 кг.
| Параметр | Значення |
| Робочий діапазон | 2.4~2.5 ГГц; 5.0~5.875 ГГц |
| Вихідна потужність | 2.4ГГц: 45.13 дБм (~32.5 Вт), 5.2 МГц: 45.38 дБм (~34.5 Вт), 5.8ГГц: 45.38 дБм (~34.5 Вт) |
| Ширина канала | 20 МГц / 40 МГц / 80 МГц |
| Підтримувані стандарти | IEEE 802.11b/g/n/a/ac |
| Режим роботи | Двосторонній зв'язок, напівдуплекс, поділ за часом |
| Антена | Внутрішня спрямована антена 2.4ГГц14dBi/5.875ГГц12dBi |
| Тип роз'єму входу | Роз'єми N-Type |
| Вхідна потужність | 0~20дБм |
| Коефіцієнт підсилення передавача | 20 ~ 25дБ |
| Коефіцієнт підсилення приймача | 20 ~ 25дБ |
| Коефіцієнт шуму | ≤3.5дБ типово |
| Частотна характеристика | ±1дБ в робочому діапазоні |
| Адаптер живлення | 28В/10А DC, 100~240В |
| Робоча температура | -20°C до +65°C |
| Робоча вологість | До 75% відносної вологості |
| Матеріал | Литий алюміній + ABS |
| Світлодіодні індикатори | Світлодіодні індикатори живлення та активності |
| Вага підсилювача | 7.4 кг |
| Розмір підсилювача | 370мм x 355мм x 77мм |
| Індикатор батареї | Індикатор рівня заряду батареї |
| Батарея | Вбудований 25.2V 5000mA (126Wh) |
| Гарантія | 12 міс. |
Порівняльна таблиця антен-підсилювачів сигналу:
| Характеристика (укр) | Підсилювач сигналу Skyrazor Отаман | Підсилювач сигналу Skyrazor Отаман міні | Підсилювач сигналу Skyrazor "Varta" |
| Робочий діапазон | 2,4~2,5 ГГц; 5,0~5,875 ГГц | 2,4~2,5 ГГц; 5,0~5,875 ГГц | 2,4~2,5 ГГц; 5,0~5,875 ГГц |
| Вихідна потужність | 2.4ГГц: 45.13 дБм (~32.5 Вт), 5.2 МГц: 45.38 дБм (~34.5 Вт), 5.8ГГц: 45.38 дБм (~34.5 Вт)) | 10000 мВт (40 дБм) | 10000 мВт (40 дБм) |
| Ширина каналу | 20 МГц / 40 МГц / 80 МГц | 20 МГц / 40 МГц / 80 МГц | 20 МГц / 40 МГц / 80 МГц |
| Підтримувані стандарти | IEEE 802.11b/g/n/a/ac | IEEE 802.11b/g/n/a/ac | IEEE 802.11b/g/n/a/ac |
| Режим роботи | Двосторонній зв'язок, напівдуплекс, поділ за часом | Двосторонній зв'язок, напівдуплекс, поділ за часом | Двосторонній зв'язок, напівдуплекс, поділ за часом |
| Антена | Внутрішня спрямована антена 2.4ГГц14dBi/5.875ГГц12dBi | Внутрішня спрямована антена 12dBi/10dBi 2.4ГГц/5.875ГГц | Внутрішня спрямована антена 12dBi/10dBi 2.4ГГц/5.875ГГц |
| Тип роз'єму входу | Роз'єми N-Type | Роз'єми N-Type | Роз'єми N-Type |
| Вхідна потужність | 0 ~ 20дБм | 0 ~ 20дБм | 0 ~ 20дБм |
| Коефіцієнт підсилення передавача | 20 ~ 25дБ | 16 ~ 19дБ | 16 ~ 19дБ |
| Коефіцієнт підсилення приймача | 20 ~ 25дБ | ≤12дБ | ≤17.5дБ |
| Коефіцієнт шуму | ≤3.5дБ типово | ≤3.5дБ типово | ≤3.65дБ типово |
| Частотна характеристика | ±1дБ в робочому діапазоні | ±1дБ в робочому діапазоні | ±1дБ в робочому діапазоні |
| Адаптер живлення | 28В/10А DC, 100~240В | 12В/2А DC, 100~240В | 15В/2А DC, 100~240В |
| Робоча температура | -20°C до +65°C | -40°C до +70°C | -40°C до +70°C |
| Робоча вологість | До 75% відносної вологості | До 75% відносної вологості | До 75% відносної вологості |
| Матеріал | Литий алюміній + ABS | Литий алюміній | Литий алюміній |
| Світлодіодні індикатори | Світлодіодні індикатори живлення та активності | Світлодіодні індикатори живлення та активності | Світлодіодні індикатори живлення та активності |
| Вага підсилювача | 7.4 кг | 2.25 кг | 1.5 кг |
| Розмір підсилювача | 370мм x 355мм x 77мм | 198мм x 182мм x 46мм | 255мм x 155мм x 55мм |
| Індикатор батареї | Індикатор рівня заряду батареї | Індикатор рівня заряду батареї | Індикатор рівня заряду батареї |
| Батарея | Вбудований 25.2V 5000mA (126Wh) | Вбудована 10.8В 3000мА (37.8Вт·год) | Вбудована 10.8 В, 6400 мА·год |
Комплектація:
2 × Гнучкі коаксіальні кабелі N-TYPE – QMA (2 м)
Використовуються для з’єднання базових станцій, мобільних FPV-кейсів або виносних антен з ретрансляторами та підсилювачами. Забезпечують стабільну передачу сигналу з мінімальними втратами.
2 × Пігтейли 15 см
2 × Пігтейли 10 см
Ідеально підходять для внутрішніх з'єднань у кейсах, антенних блоках або модулях керування — там, де важлива компактність та гнучкість.
4 × Жорсткі перехідники N-TYPE male – N-TYPE female
Механічно міцні адаптери для надійного з’єднання антен, підсилювачів або подовжувачів.
2 × Перехідники SMA male – QMA female
Цей підсилювач створений для професіоналів та аматорів, які хочуть отримати максимальну продуктивність і стабільність зв’язку з квадрокоптером навіть у найвіддаленіших точках.
