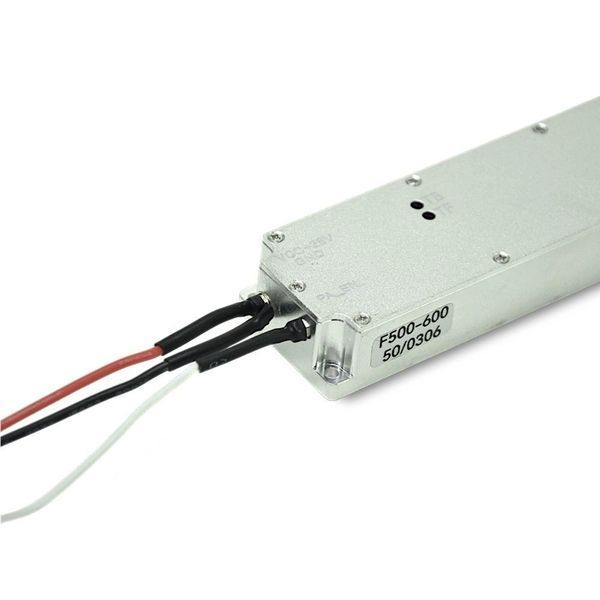

Модуль RF Module (500-600M)，50W JFH +

RF Module (500–600 МГц) 50W JFH  модуль захисту від дронів

RF Module (500–600M) 50W JFH — це спеціалізований RF Module для захисту від дронів, розроблений для ефективного придушення каналів керування та навігації БПЛА в діапазоні 500–600 МГц. Модуль призначений для інтеграції у професійні системи радіоелектронної боротьби (РЕБ), де критично важливі стабільність, швидка реакція та контроль спектра.

Призначення та застосування

Модуль використовується як активний елемент у системах захисту від дронів для:

• подавлення каналів управління БПЛА;

• дезорганізації навігаційних підсистем у заданому діапазоні;

• захисту стратегічних і критичних об’єктів;

• охорони приватних територій;

• забезпечення безпеки під час масових заходів;

• мобільних та стаціонарних комплексів РЕБ.

Завдяки стабільному вихідному сигналу та контролю паразитних випромінювань модуль ефективно працює навіть у складному радіочастотному середовищі.

Ключові переваги RF Module

• Побудова на LDMOS-транзисторах — висока ефективність і термічна стабільність

• Вихідна потужність до 55 Вт (CW) — надійне пригнічення каналів зв’язку

• Типове посилення 47 дБ при узгодженні 50 Ом

• Підтримка безперервного та імпульсного режимів роботи

• Низький рівень спотворень і побічних сигналів

• Вбудований захист і моніторинг (температура, живлення, струм)

• TTL-керування та швидка комутація (8 мкс) — для динамічних систем РЕБ

• Компактні габарити для інтеграції в мобільні комплекси

Функціональні особливості

• Робочий частотний діапазон: 500–600 МГц

• Вихідна потужність: 49–55 Вт (CW)

• Типове підсилення сигналу: 47 дБ

• Напруга живлення: 24–29,5 В

• Гармоніки при 30 Вт: менше –11 дБс

• Паразитні сигнали: до –65 дБс

• Вбудовані ланцюги контролю та захисту

• Підтримка TTL-управління і швидкого перемикання

Технічні характеристики

RF-параметри

• Діапазон частот: 500–603 МГц

• Вихідна потужність (CW): 49–55 Вт

• Посилення (типове): 47 дБ

• Рівномірність посилення при PSAT: ±1 дБ

• Вхідна потужність для PSAT: 0 дБм

• Коефіцієнт відбиття (S11): < –10 дБ

• Вихідний імпеданс: 50 Ω

Спектральні характеристики

• Гармоніки при Pout > 30 Вт: < –11 дБс

• Паразитні випромінювання при Pout = 30 Вт: < –65 дБс

• IP3: немає даних

Живлення та керування

• Робоча напруга: 24–29,5 В

• Типова напруга: 27 В

• Споживаний струм при 30–40 Вт: 3,77 А

• Час перемикання (1 кГц TTL, –2 дБм): 8 мкс

• Роз’єм живлення: A1 — +28 В, A2 — GND

Граничні параметри

• Допустимий VSWR при 30–35 Вт: ≤ 1,5

• Максимальна температура деградації: 90°C

Конструктивні характеристики

• Робоча температура: –20°C … +60°C

• Температура зберігання: –30°C … +65°C

• Тип охолодження: зовнішнє (радіатор не входить до комплекту)

• Габарити: 128 × 35 × 19 мм

• Маса: < 0,15 кг

• RF-вхід: відсутній

• RF-вихід: SMA Female 2.8 мм (тип K)

Комплектація

• Модуль захисту від дронів RF Module (500–600M) 50W JFH

RF Module (500–600M) 50W JFH — це практичний і технічно збалансований компонент для професійних систем захисту від дронів, орієнтований на стабільну роботу, прогнозовані параметри та подальшу інтеграцію у масштабовані рішення РЕБ.
